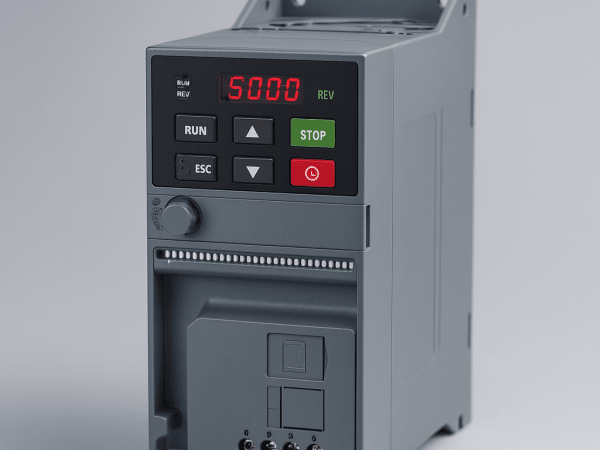

Почему перегрев — главный враг частотных преобразователей

Частотный преобразователь работает незаметно, пока двигатель плавно запускается, насос качает, вентилятор вращается, а конвейер движется без рывков. Но внутри корпуса постоянно идет серьезная работа: силовые элементы нагреваются, конденсаторы держат напряжение, плата управления обрабатывает сигналы, а система охлаждения пытается удержать температуру в безопасных пределах. Именно поэтому ремонт частотных преобразователей так часто связан с перегревом: высокая температура медленно сокращает ресурс деталей, а потом внезапно превращается в аварию.

Почему частотник вообще греется

Частотный преобразователь не просто пропускает электричество к двигателю. Он выпрямляет сетевое напряжение, сглаживает его, а затем снова формирует питание нужной частоты. За это отвечают выпрямитель, звено постоянного тока, силовой модуль, IGBT-транзисторы, драйверы, плата питания и управляющая электроника.

Во время работы часть энергии неизбежно превращается в тепло. Чем выше нагрузка на двигатель, тем больше ток и тем сильнее нагреваются силовые компоненты. Это нормальный процесс, если охлаждение работает правильно. Проблемы начинаются, когда тепла становится больше, чем устройство успевает отводить.

Перегрев может возникнуть даже у исправного частотника, если он стоит в тесном шкафу, работает в жарком помещении, покрыт пылью или вынужден постоянно запускать тяжелый механизм. Электроника не любит режим «на пределе», особенно если он повторяется каждый день.

Что происходит внутри при высокой температуре

Высокая температура действует не как удар, а как ускоритель износа. Частотный преобразователь может продолжать работать, запускать двигатель и не показывать серьезных ошибок, но внутри уже начинается разрушительный процесс.

Сначала страдают элементы, чувствительные к нагреву. Электролитические конденсаторы быстрее теряют емкость, ухудшается сглаживание напряжения в звене постоянного тока. Силовой модуль работает в более тяжелом режиме, а плата питания получает дополнительную нагрузку.

Постоянный перегрев приводит к высыханию конденсаторов, пробою силовых транзисторов, повреждению платы питания, нестабильной работе платы управления, ошибкам по току и напряжению, потемнению клемм и разрушению пайки из-за постоянных тепловых циклов.

Главная опасность в том, что внешне частотник может выглядеть нормально. Нагрев не всегда оставляет заметные следы сразу. Но ресурс устройства уменьшается с каждым часом работы в плохом температурном режиме.

Вентилятор: маленькая деталь, от которой зависит всё

Вентилятор охлаждения часто воспринимают как второстепенный элемент. На деле он играет одну из главных ролей. Его задача — прогонять воздух через радиатор и выводить тепло от силовой части. Если вентилятор работает плохо, температура внутри корпуса быстро растет.

Проблема в том, что вентилятор редко выходит из строя внезапно. Обычно он сначала начинает шуметь, вибрировать, вращаться медленнее, заедать или запускаться не каждый раз. Эти признаки часто игнорируют, пока частотник не начинает уходить в аварию по температуре.

Заменить вентилятор намного проще и дешевле, чем восстанавливать силовой модуль. Поэтому его состояние стоит проверять регулярно, особенно на оборудовании, которое работает в несколько смен. Гул, скрежет, слабый поток воздуха, пыль на крыльчатке и нагрев корпуса — это не мелочи, а ранние сигналы будущей неисправности.

Пыль усиливает перегрев

Пыль и перегрев почти всегда идут рядом. Пыль оседает на радиаторе, вентиляционных каналах, крыльчатке вентилятора и платах. Сначала она кажется безобидной, но со временем превращается в плотный слой, который мешает нормальному теплообмену.

Радиатор должен отдавать тепло в окружающий воздух. Если его ребра забиты грязью, эффективность охлаждения резко падает. Вентилятор может вращаться, но воздух проходит плохо. В итоге температура силовых элементов растет даже при обычной нагрузке.

Особенно опасна промышленная пыль:

• металлическая;
• цементная;
• древесная;
• угольная;
• масляная;
• абразивная.

Если к пыли добавляется влажность, появляется еще одна угроза — токопроводящий налет. Тогда частотный преобразователь может страдать не только от перегрева, но и от утечек тока, ложных ошибок, пробоев и повреждения платы управления.

Жаркий шкаф управления

Даже чистый и исправный частотник может перегреваться, если шкаф управления собран неправильно. Электроника в шкафу выделяет тепло, и если его не отводить, температура внутри быстро становится выше, чем в помещении.

Проблемы часто возникают из-за слишком плотной установки оборудования, закрытых вентиляционных отверстий, забитых фильтров, отсутствия притока холодного воздуха и размещения шкафа рядом с источниками тепла. Иногда кажется, что если дверца шкафа закрывается, значит, все в порядке. Но для частотного преобразователя важен не внешний вид монтажа, а реальная температура воздуха вокруг него.

Особенно опасны летние месяцы, цеха без нормальной вентиляции, участки рядом с печами, компрессорами, сушильными камерами и другим нагревающимся оборудованием. В таких условиях частотник может работать на пределе даже при обычной нагрузке двигателя.

Перегрузка двигателя тоже греет частотник

Перегрев не всегда начинается в самом преобразователе. Иногда его вызывает двигатель или механизм. Если насос забит, подшипник заклинивает, конвейер идет тяжело, редуктор изношен или вентилятор потерял баланс, двигатель начинает потреблять повышенный ток.

Частотник пытается управлять приводом, но нагрузка становится выше нормы. Силовой модуль нагревается, токовые цепи работают на пределе, появляются ошибки по перегрузке или перегреву. Если аварии просто сбрасывать, устройство получает повторные тепловые удары.

Поэтому при перегреве важно проверять не только сам частотный преобразователь, но и весь привод: электродвигатель, кабельную линию, редуктор, насосную часть, подшипники, муфты, ремни, конвейер или другой механизм. Частотник не должен компенсировать неисправную механику. Если оборудование работает через силу, электроника долго не выдержит.

Неправильные настройки как скрытая причина нагрева

Иногда перегрев создают не пыль и не жара, а параметры. Частотный преобразователь работает по заданным настройкам: время разгона, торможение, частота коммутации, ток двигателя, максимальная частота, режим управления.

Если время разгона слишком короткое, привод получает высокий пусковой ток. Если торможение слишком резкое, растет нагрузка на звено постоянного тока. Если частота коммутации завышена, двигатель может работать тише, но силовые ключи преобразователя будут греться сильнее.

Опасные настройки:

• слишком быстрый разгон;
• резкое торможение;
• неверно указанный ток двигателя;
• завышенная частота коммутации;
• неподходящий режим управления;
• отключенные или ослабленные защиты;
• работа на частоте выше допустимой для механизма.

После ремонта, сброса параметров или замены двигателя настройки нужно проверять заново. Заводские значения не всегда подходят реальному оборудованию.

Как частотник предупреждает о перегреве

Частотный преобразователь редко ломается без предупреждения. Обычно он заранее показывает, что температурный режим стал опасным. Главное — не относиться к этим признакам как к случайности.

На перегрев могут указывать ошибка по температуре, отключение после длительной работы, горячий корпус, частые аварии в жаркое время, шумный вентилятор, запах перегретой электроники, нестабильный запуск под нагрузкой, потемнение клемм и сбои при высокой скорости двигателя.

Если ошибка появляется только после нескольких часов работы, это важная подсказка. Скорее всего, проблема связана с накоплением тепла. Если авария возникает летом, но почти не проявляется зимой, стоит проверять температуру шкафа и эффективность вентиляции.

Почему нельзя просто сбрасывать ошибку

Ошибка по перегреву — это не каприз электроники, а защитная реакция. Частотник останавливает двигатель, чтобы не допустить повреждения силовой части. Если просто нажимать сброс и снова запускать оборудование, причина не исчезнет.

Каждый повторный запуск в перегретом состоянии сокращает ресурс. Конденсаторы продолжают стареть, силовые транзисторы получают дополнительную нагрузку, плата питания работает в тяжелом режиме. В итоге вместо простой чистки или замены вентилятора можно получить серьезный ремонт.

Правильная реакция на перегрев — остановить оборудование и найти причину. Это может быть загрязнение, неисправный вентилятор, высокая температура шкафа, перегрузка двигателя, неправильные параметры или проблемы с механикой.

Как защитить частотный преобразователь от перегрева

Защита от перегрева начинается с простых действий. Частотнику нужны чистый воздух, нормальная вентиляция, исправный вентилятор и правильные условия установки. Без этого даже надежное устройство будет работать на износ.

Основные меры профилактики:

• регулярно очищать шкаф управления;
• проверять фильтры вентиляции;
• чистить радиатор и воздуховоды;
• контролировать работу вентилятора;
• соблюдать вентиляционные зазоры;
• измерять температуру внутри шкафа;
• не ставить частотник рядом с источником тепла;
• проверять нагрузку двигателя;
• правильно настраивать разгон и торможение;
• не отключать температурную защиту.

Если оборудование работает в пыльном, жарком или влажном помещении, обслуживание нужно проводить чаще. Универсального графика нет: частота профилактики зависит от условий эксплуатации.

Когда перегрев уже стал причиной ремонта

Если частотный преобразователь начал регулярно отключаться по температуре, шуметь вентилятором, греться даже при средней нагрузке или выдавать ошибки под конец смены, проблему нельзя откладывать. Это может быть не просто загрязнение, а уже начавшееся повреждение компонентов.

После длительного перегрева стоит проверить электролитические конденсаторы, силовой модуль, плату питания, вентиляторы, радиатор, клеммные соединения, следы потемнения и журнал ошибок. Иногда очистка помогает только временно, потому что детали уже потеряли ресурс. В таких случаях нужна диагностика, а не попытка снова запустить частотник любой ценой.

Перегрев — главный враг частотных преобразователей, потому что он действует медленно, незаметно и сразу на несколько важных узлов. Он ускоряет старение конденсаторов, нагружает силовые транзисторы, ухудшает работу платы питания, разрушает контакты и может привести к полному отказу устройства.

Чаще всего перегрев вызывают пыль, неисправный вентилятор, тесный шкаф управления, высокая температура в помещении, перегруженный двигатель и неправильные настройки. Все эти причины можно обнаружить заранее, если не игнорировать ошибки и регулярно обслуживать оборудование.

Частотный преобразователь служит дольше, когда ему дают нормальные условия: чистый радиатор, исправное охлаждение, стабильную нагрузку и правильные параметры. А если он уже предупреждает о перегреве, лучше остановиться и разобраться сразу, чем ждать момента, когда простая профилактика превратится в дорогой ремонт.
